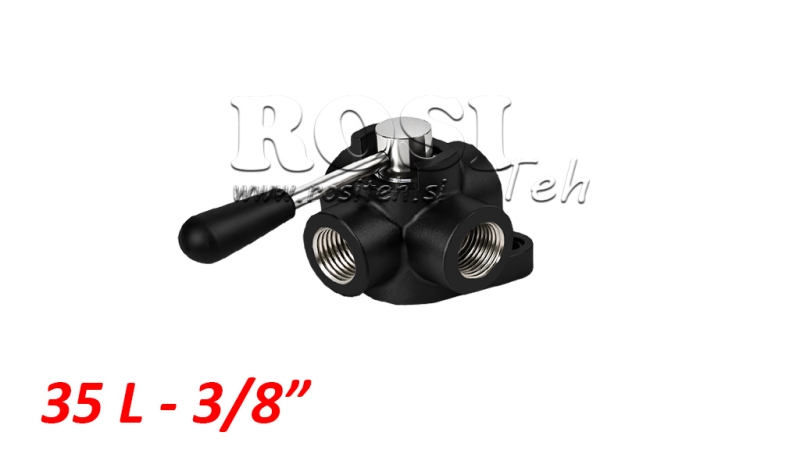

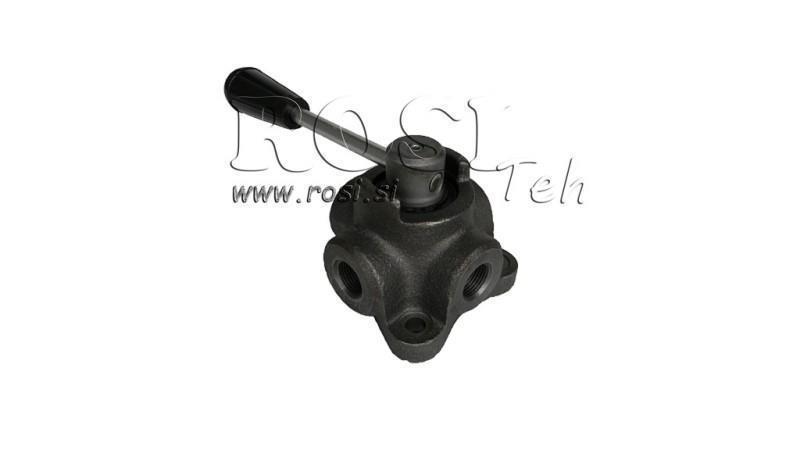

ROČNI 4 POTNI VENTIL IF 3/8 - 35lit

Uporaba:

Ventil se uporablja kot štiripotni ventil. Pretok olja ki preide v ventil skozi dva vhoda, se preusmeri na dva izhoda. Uporabimo ga lahko za dvostopenjske aktuatorje/cilindre ali za obračanje smeri vrtenja hidromotorja.

Material:

Ohišje: litželezno, notranjst trdokovinska
Tesnilo: Buna N standard

Priklop:

Priključite »P« na tlačno stran ter »A« in »B« na porte, »T« na povratek ter »A« in »B« na aktuatorja/cilindra ali hidromotor.  Ko je ročica v poziciji »1«, je »P« povezan z »A« ter ob enem se »B« prazni v tank »T«.  Ko je ročica v poziiji »2«, je »P« povezan z »B« ter ob enem se »A« prazni v tank »T«. Z ročico v sredinski poziciji so vsi porti zaprti (closed center).
