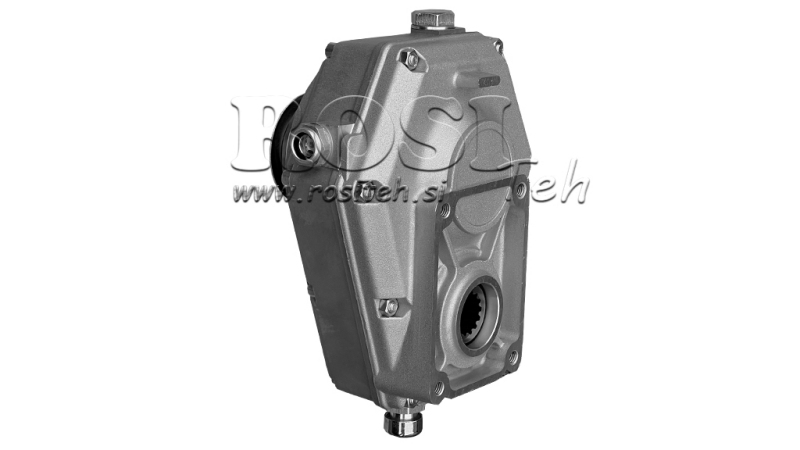

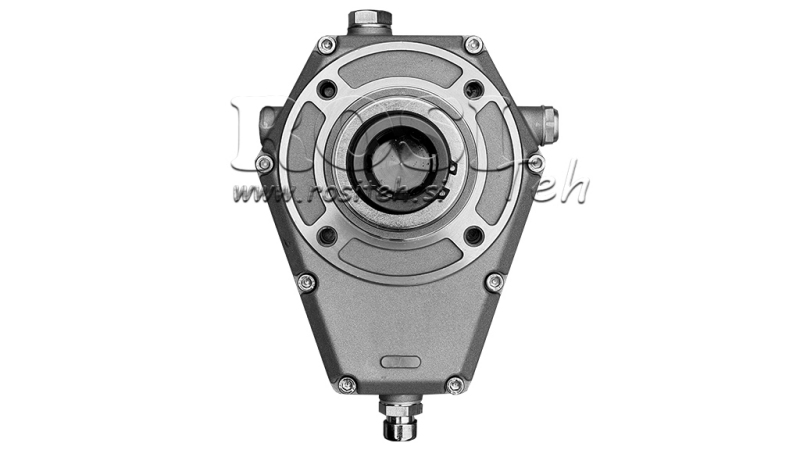

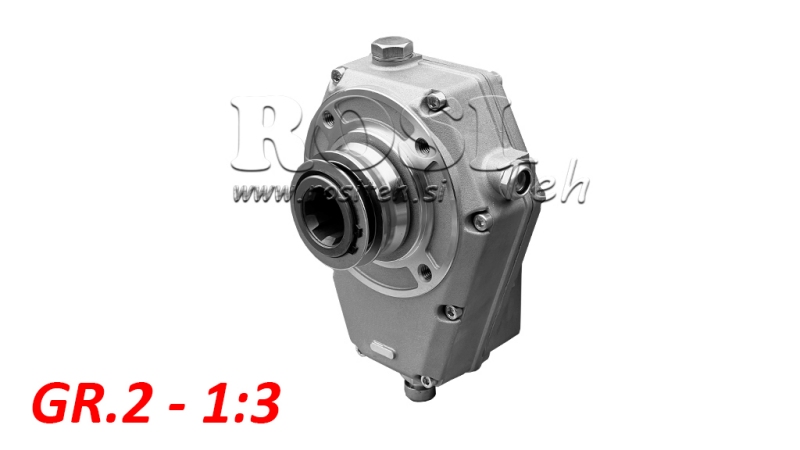

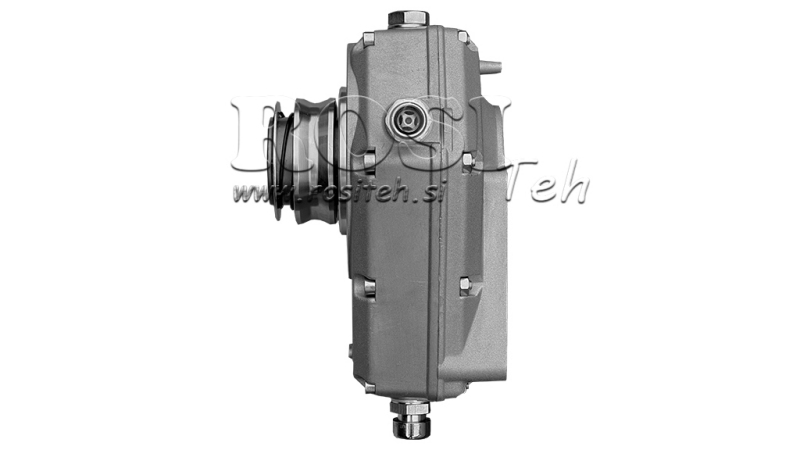

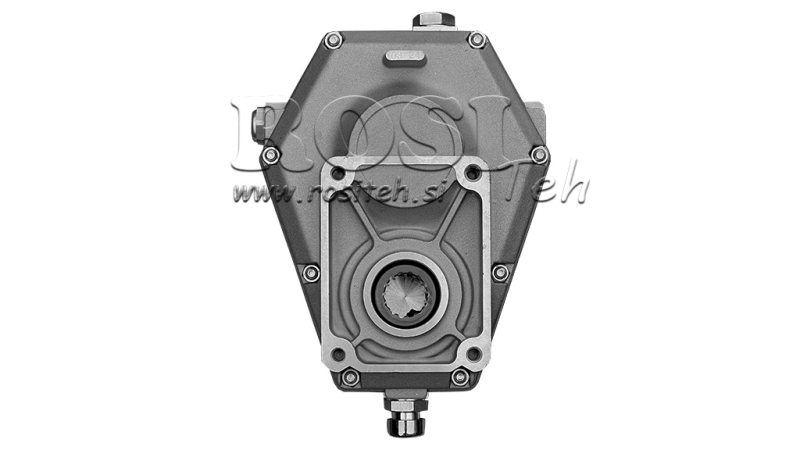

ÜBERSETZUNGSGETRIEBE GR.2 -1:3 MUFFE MIT STIFT

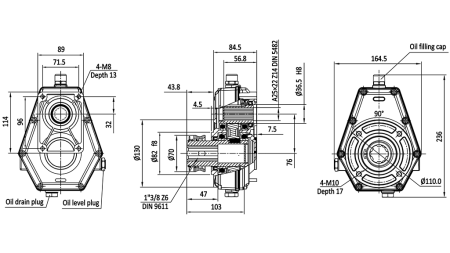

ABMESSUNGEN

GEBRAUCHSANWEISUNG

1. Verwendungszweck

Das Getriebe ist eine mechanische Übertragung, die die Drehzahl der Abtriebswelle erhöht und den Betrieb einer Hydraulikzahnradpumpe über die Zapfwelle des Traktors ermöglicht.

Es wird verwendet zum Antrieb von:

- hydraulischen Antriebseinheiten,

- Forstseilwinden,

- Holzspaltern,

- weiteren hydraulischen Geräten.

2. Einbaulage

Das Getriebe muss in der richtigen Betriebslage installiert werden, um eine ordnungsgemäße Schmierung der Zahnräder zu gewährleisten. Eine horizontale Installation wird empfohlen, daher sollten Pumpe und Getriebe horizontal ausgerichtet sein.

Wichtig:

- Das Getriebe muss immer so montiert werden, dass das Öl im Gehäuse Kontakt mit dem Zahnradgetriebe hat,

- ein Dauerbetrieb in umgekehrter Lage ist nicht erlaubt,

- das Getriebe muss mechanisch abgestützt werden (es darf nicht nur an der Zapfwelle hängen).

3. Drehrichtung

Vor der Montage die Drehrichtung der Zapfwelle sowie die erforderliche Drehrichtung der Hydraulikpumpe überprüfen.

Falsche Drehrichtung kann Pumpenschäden, Dichtungsversagen und schlechten Ölfluss verursachen.

4. Öl-Schmierung

Das Getriebe muss im Gehäuse ständig mit Öl geschmiert werden, um den ordnungsgemäßen Betrieb der Zahnräder sicherzustellen. Empfohlen wird als Schmiermittel Getriebeöl SAE 90.

Das Getriebe muss bis zur Kontrollmarke mit Öl gefüllt sein.

Vor der ersten Inbetriebnahme den Einfüllstopfen entfernen, das Getriebe bis zur Markierung mit Öl füllen und den Stopfen wieder verschließen.

Vor jedem Gebrauch den Ölstand prüfen. Der erste Ölwechsel wird nach 50 Betriebsstunden empfohlen, danach alle 1500 Betriebsstunden oder einmal jährlich.

5. Betriebstemperatur

Die normale Betriebstemperatur des Getriebegehäuses liegt zwischen 50 und 80 °C. Überschreitet die Temperatur 90 °C, Ölstand, Belastung und Ausrichtung überprüfen.

6. Wartung und mögliche Probleme
